VANTUZ

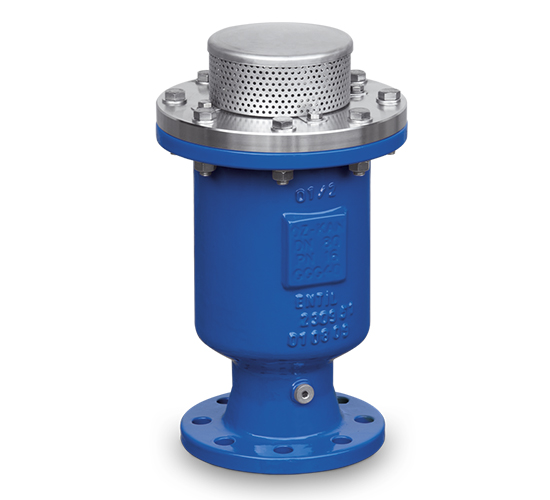

  • Otomatik olarak çalışan tek hazneli hava vanası
  • Küçük hacim, düşük ağırlıklı kompakt dizayn
  • Büyük orifis, boru hattının doldurulması ve tahliyesi sırasında büyük hava kütlesinin tahliye  alınmasını sağlar
  • Küçük orifis, boru hattı basınç altında çalışırken küçük miktarlarda hava tahliye eder
  • İki kademeli kapanma dizaynı ile darbesiz kapanma
  • Yüksek tahliye kapasitesi
  • Paslanmaz çelik iç aksam nedeniyle yüksek korozyon direnci





PARÇA NO PARÇA ADI MALZEME
1 Gövde Sfero döküm EN-GJS-400-15
2 Kapak Paslanmaz Çelik X5CrNi18-10
3 Flatör Kılavuzu Paslanmaz Çelik X5CrNi18-10
4 Üst Kapak Paslanmaz Çelik X5CrNi18-10
5 Flatör HPDE
6 Flatör HPDE
7 Küçük Orifis Contası EPDM
8 Küçük Orifis Paslanmaz Çelik X5CrNi18-10
9 Flatör HPDE
10 O-ring EPDM





NEDEN ÇİFT KÜRELİ VANTUZ?


  • Çift küreli vantuzlar silindirik flatörlü
  • Büyük orifis, boru hattının doldurulması ve tahliyesi sırasında büyük hava kütlesinin    tahliye  alınmasını sağlar
  • Küçük orifis, boru hattı basınç altında çalışırken küçük  miktarlarda hava tahliye eder
  • Katı DPE flatör dizaynı, küre dizaynlarda görülen deformasyon, sıkışma gibi problemleri ortadan kaldırır.
  • Vantuzun bakımı için dahili izolasyon vanası, istek üzerine izolasyon vanasız



MALZEME ÖZELLİKLERİ





PARÇA NO PARÇA ADI MALZEME
1 Gövde Sfero döküm EN-GJS-400-15
2 Kapaklar Sfero döküm EN-GJS-400-15
3 Mil Paslanmaz Çelik X20Cr13
4 Flatör HPDE
5 Flatör HPDE
6 Sızdırmazlık Ringi EPDM
7 Flatör Kafesi Polietilen
8 Küçük Orifis Contası EPDM
9 Flatör Contası EPDM
10 Küçük Orifis PTFE
11 Koruyucu Kapak Çelik S235JR







DN PN LxB H Ağırlık (Kg)
50 16 310x165 355 13,5
65 16 330x185 365 16
80 16 385x200 380 21
100 16 448x220 400 32
125 16 498x250 420 48
150 16 620x285 530 67
200 16 690x340 555 88
250 16 860x405 700 182
300 16 1045x465 720 338



ÖNERİLER



BORU ÇAPLARINA GÖRE TAVSİYE EDİLEN VANTUZ ÖLÇÜLERİ

BORU ÇAPI MM 80-250 300-400 450-600 700-900 1000-1200 1400-1600 1800-2000
VANTUZ DN 50 80 100 150 200 250 300



Vantuz yerleştirilmesi için tavsiye edilen noktalar
1. Pompa çıkışları
2. Boru hattının zirve noktaları
3. Boru hattının eğiminin değiştiği noktalar
4. Düz boru hatlarında her 500 metrede
