ÇEKVALF
.jpg)

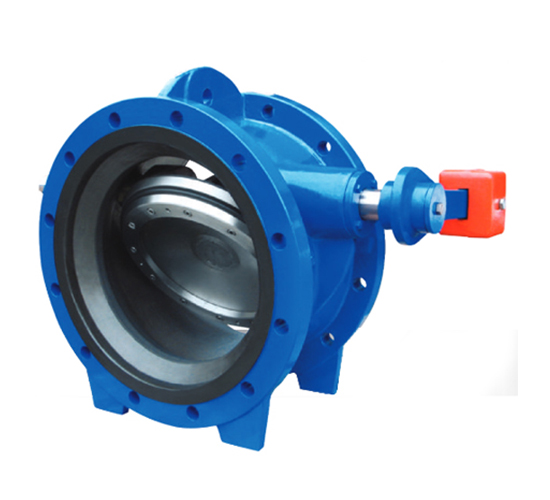

ÇEKVALF
- Kısa gövde, küçük hacim ve düşük ağırlık.
- Çekvalfin her iki yanından uzanan miller, karşı ağırlık ve kolun çekvalfin sağ veya sol tarafına hem yatay, hem de dikey boru montajına olanak sağlar.
- Klape akışa bağlı serbest olarak hareket eder. Klapenin açılması akış hızına bağlıdır.
- Pozisyonu ayarlanabilir ağırlık, çalışma koşullarına uyum sağlar.
- Metal metale veya kauçuk sızdırmazlık ringli dizayn
- Bakım gerektirmeyen dizayn.
| PARÇA NO | PARÇA ADI | MALZEME |
| 1 | Gövde | Sfero döküm EN-GJS-400-15 |
| 2 | Klape | Sfero döküm EN-GJS-400-15 |
| 3 | Baskı Çemberi | Çelik S235JR |
| 4 | Sızdırmazlık Ringi | EPDM |
| 5 | İmbus Civata | Paslanmaz Çelik A2 |
| 6 | Mil | Paslanmaz Çelik X20Cr13 |
| 7 | Kama | Çelik Ck45 |
| 8 | Setskur | Paslanmaz Çelik A2 |
| 9 | Yatak Burcu | Bronz |
| 10 | O-ring | EPDM |
| 11 | Kapak | Sfero döküm EN-GJS-400-15 |
| 12 | Altı Köşe Başlı Civata | Paslanmaz Çelik A2 |
| 13 | Kol | Çelik S235JR |
| 14 | Ağırlık | Çelik S235JR |
| 15 | Kama | Çelik Ck45 |
| 16 | Kapak | Çelik S235JR |
| 17 | Altı Köşe Başlı Civata | Paslanmaz Çelik A2 |
Nozul çekvalfler özellikleri açısından en iyi çekvalf dizaynlarından birisidir.
- Akış değişimlerine hızlı tepki verme
- Çok kısa kapama hareketi
- Düşük ağırlıklı hareketli parçalar
- Darbesiz kapanma
- Düşük basınç kaybı
İç parçaların dinamik dizaynı ve pompa karakteristiklerine göre seçilen yay, çekvalfin akış değişimlerine hızlı tepki vermesini sağlar.
Nozul çekvalfin en önemli faydaları; sorunsuz, uzun çalışma ömürleridir. Hareketli parçalar şok darbelerine ve diğer mekanik etkilere maruz kalmazlar. Aşınmaya maruz kalacak kauçuk esaslı parça bulunmaz.
Açılı Sitli çekvalfların dizayn özelliği olarak, kapatma düzlemi, dikey düzlem ile açı yapar ve buna bağlı olarak kapanma açısı ve süresi azalır.
Bu Çekvalfler geri akışın istenmediği tüm uygulamalar için kullanılabilir.
İstek üzerine Açılı Çekvalfler harici hidrolik frenli olarak da üretilmektedir.
- Klapenin küçük salınım açısı nedeniyle daha iyi kapanma karakteristiği. Kapanma süresi diğer çekvalf tiplerine göre daha azdır.
- Gövde dışına çıkan mil olmaması nedeniyle düşük yatak sürtünmesi.
- Kol ve karşı ağırlık gerektirmez. Bu sebeple tehlike yaratan hareketli parçalar yoktur.
- Metal metale veya kauçuk sızdırmazlık ringli dizayn.
- Bakım gerektirmeyen dizayn.
| PARÇA NO | PARÇA ADI | MALZEME |
| 1 | Gövde | Sfero döküm EN-GJS-400-15 |
| 2 | Klape | Sfero döküm EN-GJS-400-15 |
| 3 | Baskı Çemberi | Çelik S235JR |
| 4 | Sızdırmazlık Ringi | EPDM |
| 5 | İmbus Civata | Paslanmaz Çelik A2 |
| 6 | Mil | Paslanmaz Çelik X20Cr13 |
| 7 | Setskur | Paslanmaz Çelik A2 |
| 8 | Yatak Burcu | Bronz |
| 9 | O-ring | EPDM |
| 10 | Kapak | Sfero döküm EN-GJS-400-15 |
| 11 | Altı Köşe Başlı Civata | Paslanmaz Çelik A2 |
| 12 | Kaldırma Halkası | - |
Eğer boru hattındaki geri akış çekvalfe klape kapanmadan önce ulaşırsa, darbeli ve yüksek gürültülü bir kapanma olayı meydana gelir.
Kapanma hızı çalışma koşullarına bağlı olarak ayarlanabilir.Hidrolik frenli tilting çekvalfler, söz konusu darbeyi ve gürültüyü ortadan kaldırırlar.
Çekvalfin tüm parçaları frenleme etkisinin oluşturacağı gerilimlere dayanacak şekildedizayn edilmiştir.
Eksenel yaylı çekvalfler hızlı, darbesiz kapanma karakteristiğine sahiptir. Kısa kapanma hareketine sahip yay baskılı klape akış değişikliklerine ani tepki verir. Bu sebeple darbesiz, çabuk kapanma gerçekleşir. Eksenel yaylı çekvalfler üstün dizayn özellikleri nedeniyle her türlü çekvalf uygulamaları için ideal çözümlerdir.
- Kısa gövde, küçük hacim ve düşük ağırlık .
- Hareketli parçaların düşük ağırlıkta olması ve eksenel kapanma hareketi nedeniyle daha az aşınma ve daha uzun çalışma ömrü.
- Yüksek hızlı akışlara uygunluk.
- Kesin sızdırmazlık.
| PARÇA NO | PARÇA ADI | MALZEMELER |
| 1 | Gövde | Sfero döküm EN-GJS-400-15 |
| 2 | Klape | Sfero döküm EN-GJS-400-15 |
| 3 | Baskı Çemberi | Çelik S235JR |
| 4 | Sızdırmazlık Ringi | EPDM |
| 5 | İmbus Civata | Paslanmaz Çelik A2 |
| 6 | Mil | Paslanmaz Çelik X20Cr13 |
| 7 | Mil Yatağı | Sfero döküm EN-GJS-400-15 |
| 8 | Yatak Burcu | Bronz |
| 9 | İmbus Civata | Paslanmaz Çelik A2 |
| 10 | O-ring | EPDM |
| 11 | Setskur | Paslanmaz Çelik A2 |
| 12 | Yay | Paslanmaz Yay Çeliği |
Hidrolik sönümleyici kapanma hareketinin son % 10'luk bölümünde aktiftir.
Pompa istasyonunda enerji kesilmesi durumunda klape hidrolik sönümleyiciye ulaşıncaya kadar çok hızlı kapanır ve kapanma sırasında oluşan geri akış minimumda tutulur.
Pompa fanlarının geri dönüşünün kritik olduğu durumlarda kullanılabilecek en iyi çekvalf tiplerinden bir tanesidir.
Sönümleme etkisi pompa ve çalışma koşullarına göre dahili kısma valfi yardımıyla ayarlanmaktadır.
Hidrolik sönümleyici klapeye bağlı değildir ve klapenin açılmasına direnç yaratmaz, bu sebeple akış kaybı diğer frenli çekvalflere göre daha azdır.
