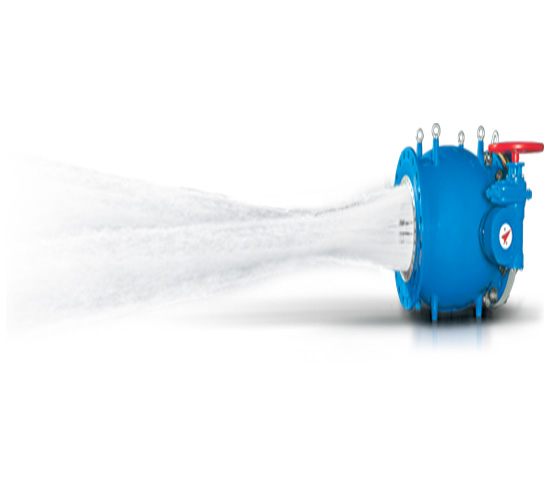

İĞNE VANA

İğne vanalar, akış kontrol ve ayar uygulamaları için tasarlanmış vanalardır. Kelebek vana, sürgülü vana gibi bazı kesme vanaları da ayar amaçlı kullanılır fakat bu vanalar sürekli ayar yapmaya uygun değildir. Yüksek basınç farklarında ve ayar amaçlı sürekli kullanılan sürgülü vana ve kelebek vanalarda çalışma ömrü kısalacak ve kısa sürede hasarlar oluşacaktır. Ayar vanalarının diğer bir özelliği de kontrol karakteristiğidir. Kapatma stroğu boyunca değişen geçiş  geometrisi sebebiyle sürgülü vana ve kelebek vanalar doğrusal olmayan kontrol karakteristiğine  sahiptir.



1) Akışı daha iyi yönlendiren optimize edilmiş gövde, tam açık pozisyonda minimum kayıp
2) Tek parça döküm gövde
3) Kavitasyon bölgesi dışında kalan sızdırmazlık ringi, uzun ömür
4) Bakım, yağlama gerektirmeyen burçlar ile çift taraflı yataklanmış tahrik mili
5) Paslanmaz çelik iç aksam
6) Aşınma ve korozyona dayanımlı, bronz piston kızakları
7) Çift O-ringli sızdırmazlık sistemi
8) Kavitasyonsuz kontrol/ayar talepleri için opsiyonel enerji kırıcı parçalar
9) Özel takım gereksinimi olmadan sahada değiştirilebilir sızdırm
10) Elektrostatik toz boya





Piston ve krank mekanizması damlacık formlu iç gövde içerisinde bulunmaktadır.

Piston iç gövde içerisinde eksenel olarak yataklanmış olup, pistonun doğrusal hareketi akış kesitini değiştirir. Piston dişli kutusunun ve benzeri tahrik sistemlerinin dönme hareketini doğrusal harekete çeviren krank-biyel mekanizması  tarafından kontrol edilir.



MALZEME ÖZELLİKLERİ



PARÇA NO PARÇA ADI MALZEME
1 Gövde Sfero döküm EN-GJS-400-15
2 Piston Paslanmaz Çelik 1.4301
3 Sızdırmazlık Ringi Kauçuk NBR
4 İmbus Civata Paslanmaz Çelik A2
5 Kapak Sfero döküm EN-GJS-400-15
6 Bağlantı Kolu Paslanmaz Çelik 1.4021
7 Piston Çatalı Paslanmaz Çelik 1.4301
8 Burç Bronz G-Cu Sn12
9 Kama Paslanmaz Çelik 1.4021
10 Mil Çatalı Sfero döküm EN-GJS-400-15
11 Perno Paslanmaz Çelik 1.4021
12 Segman Paslanmaz Çelik 1.4301





PARÇA NO PARÇA ADI MALZEME
13 Burç Bronz G-Cu Sn12
14 Gövde Siti Paslanmaz Çelik 1.4301
15 Mil Burcu Bronz G-Cu Sn12
16 Burç Bronz G-Cu Sn12
17 Somun Paslanmaz Çelik 1.4301
18 Sızdırmazlık Ringi Kauçuk EPDM
19 Baskı Çemberi Paslanmaz Çelik 1.4301
20 Mil Paslanmaz Çelik 1.4021
21 Yatak Kapağı Sfero döküm EN-GJS-400-15
22 Altı Köşe Başlı civata Paslanmaz Çelik A2
23 Dişli Kutusu
24 Volan








ÖLÇÜ TABLOSU



DN L L1 L2 e1 e2 e3 e4 e5 Ød2 h1 h2 h3 DİŞLİ KUTUSU
200 400 140 200 445 188 312 95 158 245 198 163 239 TK2
250 450 170 230 480 200 357 95 158 245 235 163 239 TK2
300 500 200 250 518 230 395 95 158 245 268 163 239 TK2
350 550 240 280 558 260 435 95 158 245 300 163 239 TK2
400 600 270 300 656 296 471 110 175 370 3640 184 271 TK3
450 650 300 330 695 330 510 110 175 370 353 184 271 TK3
500 750 340 380 736 370 551 110 198 370 388 285 372 TK3-RD4
600 900 400 450 821 440 636 156 245 370 455 334 420 TK4-RD4
700 1050 470 530 908 510 723 190 313 370 520 397 484 TK5-RD5
800 1200 540 600 978 580 793 190 313 370 590 397 484 TK5-RD5
900 1350 600 680 1048 655 863 190 313 370 670 397 484 TK5-RD5
1000 1500 670 750 1131 730 946 242 365 370 750 432 519 TK6-RD6
1200 1800 800 900 1277 865 1092 242 365 370 880 432 519 TK6-RD6
1400 2100 940 1050 1442 1015 1257 242 365 370 1030 432 519 TK6-RD6
1600 2400 1070 1200 1680 1153 1437 290 515 485 1180 538 625 TK7-RD7
KULLANIM ALANLARI VE SİPARİŞ BİLGİLERİ

Teklif / Sipariş Bilgileri

  • Akışkan
  • Uygulama, istenen fonksiyon
  • Çalışma şekli (sürekli, kısa süreli)
  • Debi değerleri Qmax Qmin
  • Qmax ve Qmin debilerine karşılık gelen giriş basınç değerleri
  • Qmax ve Qmin debilerine karşılık gelen çıkış basınç değerleri
  • Aktuatör gereksinimi
  • Özel malzeme gereksinimi


Kullanım Alanları

  • Tahliye / deşarj uygulamaları
  • Depo girişleri
  • Akış kontrol uygulamaları
  • Aşırı hız emniyet vanaları
  • Arıtma tesisleri giriş vanası
  • Basınç ayar vanası
  • Türbin by-pass vanaları
