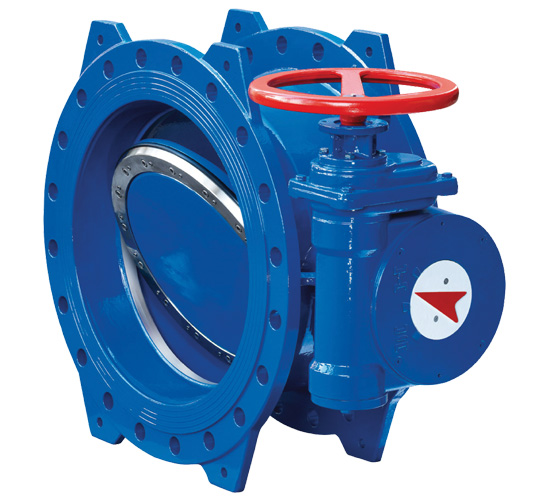

KELEBEK VANA

  • Küçük hacım gereksinimi
  • Montaj Kolaylığı
  • Düşük çalışma torku gereksinimi
  • Bakım gerektirmeyen tasarım
  • İzolasyon uygulamalarına uygunluk
  • Anma basıncında tam sızdırmazlık
  • Çift yönlü sızdırmazlık
  • Geniş aktuatör seçeneği

1. Gövde
Akışa uyumlu ve pürüzsüz gövde tasarımı akışa minimum direnç gösterir


2. Klape
Akışa uyumlu şekillendirilen klape akış kapasitesini arttırır. Çift eksantrik dizayn sızdırmazlık ringinin aşınmasını ve tork değerlerini azaltır.


3. Sızdırmazlık sistemi
Sit yüzeyindeki sızdırmazlık, klape kenarında çevresel olarak baskı çemberi ile tespit edilen T kesitli kauçuk sızdırmazlık ringi tarafından temin edilir. Klapenin kapalı pozisyonunda sızdırmazlık ringi konik işlenmiş gövde sitine basar ve her iki yönde kesin sızdırmazlık sağlanır. Klapenin açık pozisyonunda, sızdırmazlık ringi çift eksantrik dizayn nedeniyle  tamamen serbest durumdadır. Tek parça olarak imal edilen baskı çemberi, sızdırmazlık ringinin yerinden çıkmasını engeller. Sızdırmazlık ringi, şantiye koşullarında özel bir takım gereksinimi olmadan ve klapenin sökülmesine gerek kalmadan değiştirilebilir.


4. Miller
İki parçalı mil dizaynı vana içerisindeki geçiş kesitinin artmasını sağlar.


5. Mil bağlantısı
Vana mili klapeye güçlü kama bağlantısı ile tespit edilir.


6. Yataklama sistemi
Kendinden yağlamalı yatak burçları yatak sürtünmesi ve momenti azaltır. Bu yataklar aynı zamanda klapeyi merkezler ve eksenel hareketi engeller.


7. Yatak sızdırmazlığı
Çift O-ringli mil sızdırmazlık sistemi ile ömür boyu bakımsız çalışma.


8. Aktuatör bağlantı flanşı
Tüm kelebek vanalar aktuatör montajına uygun ISO 5210 standardında aktuatör bağlantı flanşına sahiptir.


9. Kaldırma delikleri ve ayaklar
Vana gövdesine entegre kaldırma noktaları ve ayaklar kolay ve dengeli bir montaja yardımcı olur.


10. Gövde siti
Paslanmaz kaynak dolgu yapılan ve hassas olarak işlenen sit yüzeyi aşınma ve korozyona dirençlidir.


11. Boya
Toz epoksi (FBE), çift komponentli epoksi, solventsiz epoksi, kömür katranı epoksi.



Çift Eksantrik
Birinci eksantriklik (e1) sızdırmazlık eksenini, mil ekseninin dışına taşır. Bu sebeple sızdırmazlık ringi ile gövde siti arasında kesintisiz bir temas elde edilir. İkinci eksantriklik (e2) klape eksenini vana ekseni dışına taşır. İkinci eksantrikliğin yardımıyla, sızdırmazlık ringi açma yönündeki küçük bir hareketle gövde sitinden kurtulur. İkinci eksantrikliğin amacı, vananın açılması sırasında kauçuk sızdırmazlık ringinin üzerindeki basıncın ortadan kaldırılması ve aşındırıcı sürtünmenin azaltılmasıdır.

Vana açık pozisyonda iken, kauçuk sızdırmazlık ringi tamamen serbest durumdadır ve vana yıllarca açık konumda kalsa dahi, sızdırmazlık ringinde şekil değişimi olmaz.

MALZEME ÖZELLİKLERİ


PARÇA NO PARÇA ADI MALZEME
1 Gövde Sfero döküm EN-GJS-400-15
2 Klape Sfero döküm EN-GJS-400-15
3 Baskı Çemberi Çelik S235JR
4 Sızdırmazlık Ringi EPDM
5 İmbus Civata Paslanmaz çelik A2
6 Tahrik Mili Paslanmaz çelik X20Cr13
7 Serbest Mil Paslanmaz çelik X20Cr13
8 Kama Çelik Ck45
9 Setskur Paslanmaz çelik A2
10 Yatak Burcu Bronz
11 Yatak Burcu Bronz
12 Dayama Burcu Delrin
13 O-ring EPDM
14 Tahrik Mili Kapağı Sfero döküm EN-GJS-400-15
15 Serbest Mil Kapağı Sfero döküm EN-GJS-400-15
16 Altı Köşe Başlı Civata Paslanmaz çelik A2
17 Dişli Kutusu -
TAHRİK ŞEKİLLERİ
KELEBEK VANA ÖLÇÜ TABLOLARI


DN PN L
Seri14		 L
Seri13		 L1 L2 e1 e2 e3 e4 e5 Ød2 h1 h2 h3 DİŞLİ
KUTUSU		 AĞIRLIK
(KG)
100 10 190 127 - 105 349 115 226 71 134 245 110 136 212 TK1 35
125 10 200 140 - 127 360 132 237 71 134 245 125 136 212 TK1 38
150 10 210 140 - 152 378 151 255 71 134 245 143 136 212 TK1 43
200 10 230 152 180 199 405 177 282 71 134 245 180 136 212 TK1 55
250 10 250 165 220 251 481 214 352 95 158 245 213 163 239 TK2 100
300 10 270 178 280 281 503 237 380 95 158 245 242 163 239 TK2 125
350 10 290 190 320 336 595 283 410 110 175 370 264 184 271 TK3 155
400 10 310 216 335 385 626 297 441 110 175 370 293 184 271 TK3 172
450 10 330 222 380 434 670 333 485 110 198 370 320 285 372 TK3-R D4 235
500 10 350 229 400 474 701 344 516 156 245 370 345 334 420 TK4-R D4 313
600 10 390 267 440 576 749 414 564 156 245 370 400 334 420 TK4-R D4 397
700 10 430 292 540 671 838 511 653 190 313 370 460 397 484 TK5-R D5 610
750 10 450 305 580 710 882 542 697 190 313 370 496 397 484 TK5-R D5 707
800 10 470 318 610 766 855 530 670 190 313 370 520 397 484 TK5-R D5 750
900 10 510 330 670 861 965 618 780 242 365 370 568 432 519 TK6-R D6 978
1000 10 550 410 740 951 1039 650 854 242 365 370 625 432 519 TK6-R D6 1200
1100 10 590 440 750 1053 1022 720 837 242 365 370 695 432 519 TK6-R D6 1540
1200 10 630 470 900 1147 1251 782 1008 290 515 485 738 538 625 TK7-R D7 2170
1300 10 670 - 988 1248 1301 867 1059 290 515 485 803 538 625 TK7-R D7 2825
1400 10 710 530 1160 1345 1349 917 1101 290 515 485 848 538 625 TK7-R D7 2946
1500 10 750 - 1080 1435 1411 1015 1168 431 656 485 910 681 768 TK8-R D8 4000
1600 10 790 600 1250 1537 1483 1060 1240 431 656 485 970 681 768 TK8-R D8 4366
1800 10 870 670 1220 1722 1586 1183 1343 431 656 485 1075 681 768 TK8-R D8 6300
2000 10 950 760 1300 1901 1769 1303 1526 431 656 485 1183 681 768 TK8-R D8 8500
2200 10 1030 - 1500 2085 1906 1420 1603 431 656 605 1285 809 909 TK8-R D8 5 8320
2400 10 1110 - 1600 2308 2095 1593 1792 519 744 605 1390 898 998 TK10-R D10 5 12900
2500 10 1150 - 1600 2396 2122 1610 1819 519 744 605 1440 898 998 TK10-R D10 5 13820

PN-10

DN PN L
Seri14		 L
Seri13		 L1 L2 e1 e2 e3 e4 e5 Ød2 h1 h2 h3 DİŞLİ
KUTUSU		 AĞIRLIK
(KG)
100 10 190 127 - 105 349 115 226 71 134 245 110 136 212 TK1 35
125 10 200 140 - 127 360 132 237 71 134 245 125 136 212 TK1 38
150 10 210 140 - 152 378 151 255 71 134 245 143 136 212 TK1 43
200 10 230 152 180 199 405 177 282 71 134 245 180 136 212 TK1 55
250 10 250 165 220 251 481 214 352 95 158 245 213 163 239 TK2 100
300 10 270 178 280 281 503 237 380 95 158 245 242 163 239 TK2 125
350 10 290 190 320 336 595 283 410 110 175 370 264 184 271 TK3 155
400 10 310 216 335 385 626 297 441 110 175 370 293 184 271 TK3 172
450 10 330 222 380 434 670 333 485 110 198 370 320 285 372 TK3-R D4 235
500 10 350 229 400 474 701 344 516 156 245 370 345 334 420 TK4-R D4 313
600 10 390 267 440 576 749 414 564 156 245 370 400 334 420 TK4-R D4 397
700 10 430 292 540 671 838 511 653 190 313 370 460 397 484 TK5-R D5 610
750 10 450 305 580 710 882 542 697 190 313 370 496 397 484 TK5-R D5 707
800 10 470 318 610 766 855 530 670 190 313 370 520 397 484 TK5-R D5 750
900 10 510 330 670 861 965 618 780 242 365 370 568 432 519 TK6-R D6 978
1000 10 550 410 740 951 1039 650 854 242 365 370 625 432 519 TK6-R D6 1200
1100 10 590 440 750 1053 1022 720 837 242 365 370 695 432 519 TK6-R D6 1540
1200 10 630 470 900 1147 1251 782 1008 290 515 485 738 538 625 TK7-R D7 2170
1300 10 670 - 988 1248 1301 867 1059 290 515 485 803 538 625 TK7-R D7 2825
1400 10 710 530 1160 1345 1349 917 1101 290 515 485 848 538 625 TK7-R D7 2946
1500 10 750 - 1080 1435 1411 1015 1168 431 656 485 910 681 768 TK8-R D8 4000
1600 10 790 600 1250 1537 1483 1060 1240 431 656 485 970 681 768 TK8-R D8 4366
1800 10 870 670 1220 1722 1586 1183 1343 431 656 485 1075 681 768 TK8-R D8 6300
2000 10 950 760 1300 1901 1769 1303 1526 431 656 485 1183 681 768 TK8-R D8 8500
2200 10 1030 - 1500 2085 1906 1420 1603 431 656 605 1285 809 909 TK8-R D8 5 8320
2400 10 1110 - 1600 2308 2095 1593 1792 519 744 605 1390 898 998 TK10-R D10 5 12900
2500 10 1150 - 1600 2396 2122 1610 1819 519 744 605 1440 898 998 TK10-R D10 5 13820

PN-16

DN PN L
Seri14		 L
Seri13		 L1 L2 e1 e2 e3 e4 e5 Ød2 h1 h2 h3 DİŞLİ
KUTUSU		 AĞIRLIK
(KG)
100 25 190 127 - 105 349 115 226 71 134 245 118 136 212 TK1 36
125 25 200 140 - 127 360 132 237 71 134 245 135 136 212 TK1 39
150 25 210 140 - 152 378 151 255 71 134 245 150 136 212 TK1 48
200 25 230 152 200 199 462 198 339 71 134 245 190 136 212 TK2 66
250 25 250 165 305 251 556 250 371 110 175 370 223 184 271 TK3 160
300 25 270 178 340 281 591 277 406 110 198 370 253 285 372 TK3-R D4 187
350 25 290 190 320 336 619 294 434 110 198 370 288 285 372 TK3-R D4 208
400 25 310 216 375 379 663 342 478 156 245 370 320 334 420 TK4-R D4 289
450 25 330 222 470 427 709 382 524 156 245 370 345 334 420 TK4-R D4 352
500 25 350 229 430 474 745 410 560 190 313 370 375 397 484 TK5-R D5 470
600 25 390 267 530 567 798 461 611 190 313 370 433 397 484 TK5-R D5 690
700 25 430 292 640 663 877 535 682 242 365 370 490 432 519 TK6-R D6 860
750 25 450 305 600 710 907 542 722 242 365 370 526 432 519 TK6-R D6 960
800 25 470 318 575 747 974 590 789 242 365 370 560 432 519 TK6-R D6 1184
900 25 510 330 745 854 1114 685 871 290 515 485 610 538 625 TK7-R D7 1800
1000 25 550 410 760 952 1171 741 928 290 515 485 675 538 625 TK7-R D7 2084
1200 25 630 470 880 1148 1286 824 1043 290 515 485 775 538 625 TK7-R D7 2700
1400 25 710 530 1010 1345 1476 964 1233 431 656 485 888 681 768 TK8-R D8 4210
1600 25 790 600 1210 1543 1603 1110 1300 431 656 605 1000 809 909 TK8-R D8 5 5650
1800 25 870 670 1345 1678 1833 1255 1530 519 744 605 1118 898 998 TK10-R D10 5 9100
2000 25 950 760 1400 1886 1886 1353 1583 519 744 605 1228 898 998 TK10-R D10 5 12300

PN-25

DN PN L
Seri 14		 L1 L2 e1 e2 e3 e4 e5 Ød2 h1 h2 h3 DİŞLİ
KUTUSU		 AĞIRLIK
(KG)
200 40 230 200 199 462 198 389 71 134 245 198 136 212 TK2 70
250 40 250 305 251 579 250 394 110 175 370 235 184 271 TK3-R D4 179
300 40 270 340 281 610 277 425 110 198 370 268 285 372 TK3-R D4 200
350 40 290 360 336 631 294 446 110 198 370 300 285 372 TK4-R D4 270
400 40 310 380 379 696 342 511 156 245 370 340 334 420 TK4-R D4 380
450 40 330 470 422 716 386 531 190 313 370 353 357 484 TK5-R D5 460
500 40 350 440 467 762 412 577 190 313 370 388 397 484 TK5-R D5 520
600 40 390 530 567 828 461 643 190 313 370 455 397 484 TK5-R D5 760
700 40 430 640 663 877 535 692 242 365 370 508 432 519 TK6-R D6 1020
800 40 470 568 748 1068 592 825 290 515 485 580 538 625 TK7-R D7 1480
900 40 510 745 855 1114 685 871 290 515 485 645 538 625 TK7-R D7 2250
1000 40 550 800 949 1188 725 945 290 515 485 695 538 625 TK7-R D7 2530
1200 40 630 880 1126 1316 883 1073 431 656 485 800 681 768 TK8-R D8 3520
1400 40 710 1110 1314 1536 968 1233 431 656 605 915 809 909 TK8-R D8 5 5340
1600 40 790 1250 1485 1733 1133 1430 519 744 605 1030 898 998 TK10-R D10 5 7360
1800 40 870 1350 1674 1833 1318 1530 519 744 605 1140 898 998 TK10-R D10 5 11480

PN-40

KELEBEK VANA DİŞLİ KUTUSU

DİZAYN ÖZELLİKLERİ



  • Güçlü dizayn
  • Fabrika ayarlı 90º hareket
  • Ayar somunu ile vananın kapalı pozisyonu için ayar imkânı
  • Gövdeye entegre, güçlü vana bağlantısı
  • ISO 5211 standardına uygun vana bağlantısı
  • Boşluksuz, geri dönüşümsüz dişli sistemi
  • Çok dönüşlü aktuatör bağlantısı için ISO 5211 standardına uygun flanş
  • Mekanik pozisyon göstergesi
  • IP 67 koruma sınıfı (IP 68 istek üzerine)
  • İstek üzerine saat yönünün tersine kapanma

TK sınıfı sonsuz vida dişli kutuları, kelebek vanalarda kullanılmak üzere özel olarak geliştirilmiştir. Sonsuz vida dişli kutuları, kelebek vanalar tarafından gerek duyulan çeyrek tur (90º) hareketi sağlar ve vana klapesinin hareketi açık ve kapalı pozisyonlarda gezer somun sistemi ile durdurulur.

Sonsuz vida milinin alt tarafına diş çekilmiştir ve ayar somunu bu diş çekilmiş kısım üzerinde yukarı-aşağı hareket eder. Dişli kutusu, dolayısıyla vana açık veya kapalı yönde hareket ettirildiğinde, gezer somun da aynı yönde hareket eder ve klapenin ayarlanmış olan tam kapalı – tam açık pozisyonlarda durdurulmasını sağlar.

Kendinden kilitlemeli ve geri dönüşsüz dişli dizaynı, ÖZ-KAN kelebek vanalarının tam çalışmasını ve sızdırmazlığını garanti eder.

Dokuz tipten oluşan dişli kutuları, tüm kelebek vana programının tork gereksinimini karşılamaktadır. Sonsuz vida ve sonsuz vida /düz dişli kutuları, kelebek vanaların bir kişi tarafından kumanda edilebilmesini sağlayacak şekilde boyutlandırılmıştır.


 MALZEME ÖZELLİKLERİ



Parça No Parça Adı Malzeme
1 Gövde Pik döküm EN-GJL-250
2 Sosuz vida çarkı Sfero döküm EN-GJS-500-7
3 Sonsuz vida mili Çelik C 40
4 Ayar kapağı Sfero döküm EN-GJS-400-15
5 Ayar somunu Çelik 42CrMo4
6 Düz dişli Sfero döküm EN-GJS-600-3
7 Pinyon Çelik C 40
8 Rulman --
9 O-ring NBR
10 Keçe NBR


BAĞLANTI ŞEKİLLERİ




Tip Çevrim Oranı

Tork Çevrim
Oranı

 Tur
Sayısı 		 Vana Bağlantısı
ISO 5211 		 Ağırlık
Kg

Sonsuz Düz Sonsuz Düz Toplam
TK 1 -- 45:1 -- 45:1 9,9 11,25 F 10 14
TK 2 -- 40:1 -- 40:1 9,6 10 F 12 29
TK 3 -- 50:1 -- 50:1 12 12,5 F 14 36
TK 3 RD 4 50:1 2,90 : 1 145:1 31,5 36,25 F 14 53
TK 4 RD 4 60:1 2,90 : 1 174:1 45 43,5 F 16 81
TK 5 RD 5 60:1 6,94 : 1 416:1 119,5 104 F 25 133
TK 6 RD 6 65:1 11,84 : 1 770:1 220 192,5 F 30 191
TK 7 RD 7 60:1 24,17 : 1 1450:1 418 362,5 F 35 436
TK 8 RD 8 93:1 24,17 : 1 2248:1 648 562 F 40 720
TK 8 RD 85 93:1 67,68 : 1 6294:1 1806 1574 F 40 750
TK 10 RD 15 89:1 60,45 : 1 5380:1 1615 1345 F 48 1610
KELEBEK VANA TİPLERİ

DİZAYN ÖZELLİKLERİ

  • Kısa gövde, küçük hacim ve düşük ağırlık
  • Bağlantı boyu EN 558-1 Seri 16
  • Çift eksantrik dizayn
  • Sızdırmazlık ringi gövdede ve klapede iki ayrı dizayn seçeneği
  • Değiştirilebilir sızdırmazlık ringi nedeniyle kolay ve maliyet etkin bakım

ÖLÇÜ TABLOSU

DN L e1 e2 e3
100 64 315 140 265
125 70 330 155 265
150 76 350 175 300
200 89 395 211 345
250 114 493 247 425
300 114 508 267 440
350 127 570 315 496
400 140 593 338 525
450 152 625 375 552
500 152 705 412 608
600 178 760 468 672

MALZEME ÖZELLİKLERİ

Parça No Parça Adı Malzeme
1 Gövde Çelik S235JR
2 Klape Çelik S235JR
3 Baskı çemberi Çelik S235JR
4 Sızdırmazlık ringi EPDM
5 İmbus cıvata Paslanmaz çelik A2
6 Gövde siti Paslanmaz çelik X5CrNi18-10
7 Tahrik mili Paslanmaz çelik X20Cr13
8 Serbest mil Paslanmaz çelik X20Cr13
9 Pim Paslanmaz çelik X20Cr13
10 Yatak burcu PTFE/Çelik
11 O-ring EPDM
12 Tahrik mili kapağı Çelik S235JR
13 Serbest mil kapağı Çelik S235JR
14 Altı köşe başlı cıvata Paslanmaz çelik A2
15 Adaptör Çelik S235JR
